MTX Electronics :: Forum :: Assistenza Prodotti :: Serie CR110

<< Discussione precedente | Discussione successiva >>
Montaggio del circuito cs1
Moderatori: MTX Electronics
Autore Messaggio
Cannone
Tue Jun 24 2008, 12:28AM
Utenti Registrati #75
Registrato il: Tue Jun 24 2008, 12:21AM
messaggi: 1
Ho acquistato un circuito cs1 dal vostro negozio, vorrei montarlo utilizzando il regolatore lm78l08 come negli schemi che trovo nel datasheet del processore (applicazione 3). Il problema è che il circuito cs1 usa lo schema dell'applicazione 2. Come faccio?
Torna ad inizio pagina
MTX Electronics
Tue Jun 24 2008, 02:12PM


Utenti Registrati #1
Registrato il: Sun Aug 12 2007, 09:02PM
messaggi: 14
Il circuito stampato con codice CS1 venduto nel negozio on-line fa riferimento allo schema elettrico trovato nel datasheet alla pagina 5, cioè l'applicazione numero 2. Questo circuito utilizza uno zener da 8,2V ed una resistenza da 220 ohm per alimentare l'operazionale (LM358). Questa configurazione è in grado di fornire una corrente molto bassa che in alcuni casi non è sufficiente a pilotare l'ingresso analogico della centralina dell'auto.
In questi casi è consigliabile utilizzare una configurazione alternativa come riportata nel datasheet alla pagina 6, cioè l'applicazione numero 3. La modifica consiste nell'utilizzare un LM78L08 per generare la tensione di alimentazione dell'operazionale così da potere fornire una corrente massima di 100mA, questo valore è ben oltre quello necessario per pilotare qualsiasi ingresso analogico.

Tuttavia attualmente non è disponibile un circuito con tale modifica e quindi l'alternativa rimane nel modificare il circuito CS1, per fare questo basta non montare la resistenza da 220 ohm (R6) e lo zener da 8,2V (D2) e facendo tre fori montare un regolatore LM78L08 al loro posto. Sotto allego le foto di un circuito montato con la modifica applicata:

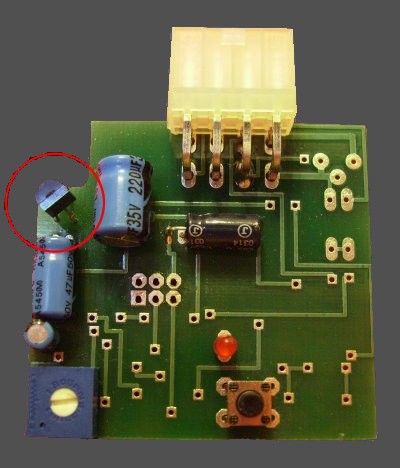

Vista da sopra

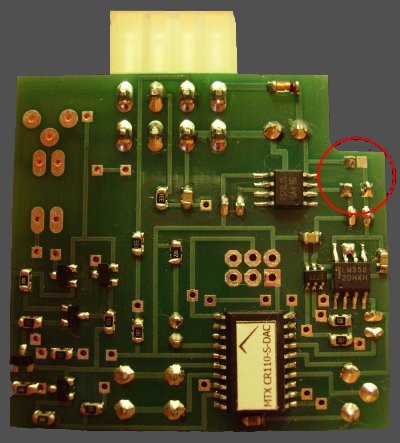

Vista da sotto


[ Modificato Wed Jun 25 2008, 01:24PM ]
Torna ad inizio pagina
hellmet
Fri Feb 20 2009, 10:33PM
Utenti Registrati #140
Registrato il: Fri Feb 20 2009, 08:14PM
messaggi: 1
Ma quali sono i componenti da comprare per costruire il modulo aggiunitivo per i common rail??
E poi come si interfaccia il modulo common e con che cosa
oltre che al sensore pressione rail??
Grazie in anticipo attendo risposta


Comprare il cervello se si potesse...non servirebbe a molto...
Torna ad inizio pagina
Salvo
Wed Mar 04 2009, 01:12AM

Utenti Registrati #2
Registrato il: Wed Sep 12 2007, 09:50AM
messaggi: 1
L'elenco dei materiale è il seguente, questo non include la modifica sopra riportata che utilizza un LM78L08:

Part - Value - - Device - Package

C1 - 100nF - Capacitor - 0805
C2 - 100nF - Capacitor - 0805
C3 - 100nF - Capacitor - 0805
C5 - 100nF - Capacitor - 0805
C6 - 100uF - Capacitor - E2­4
C7 - 2,2uF - Capacitor - E2­4
C9 - 47uF - Capacitor - E2­4
C10 - 220uF - Capacitor - E3,5­8
D1 - 1N4148/1N4007 - Diode - MiniMelf
D2 - 8,2V - Zener - 1206
IC1 - MTX CR­110 - Processor - SOIC20
IC2 - DAC6571 - D/A - SOT23­6
IC3 - LM358 - OP­Amp - SOIC8
LED1 - Red - Red Led - Led 3mm
R1 - 470 - Resistor - 0805
R2 - 1K - Resistor - 0805
R4 - 3,2K - Resistor - 0805
R5 - 47K - Trimmer - RTRIM05WH
R6 - 220 - Resistor - 0805
R7 - 10K - Resistor - 0805
R8 - 470 - Resistor - 0805
R9 - 10K - Resistor - 0805
R10 - 10K - Resistor - 0805
R11 - 10K - Resistor - 0805
R12 - 3,2K - Resistor - 0805
R13 - 10K - Resistor - 0805
R14 - 10K - Resistor - 0805
R15 - 10K - Resistor - 0805
R16 - 1K - Resistor - 0805
REG1 - LM78L05 - Voltage Reg. - SOIC08
SW1 - Program Button - Tact Button - FSMXXJ
T1 - FDN337 - Mosfet­N - SOT23
T2 - FDN337 - Mosfet­N - SOT23
T3 - BC857 - Transistor PNP - SOT23
T4 - BC847 - Transistor NPN - SOT23
T5 - BC847 - Transistor NPN - SOT23
X1 - External Con. - Connector 2x4 - EX4201­4

La centralina viene collegata al filo del segnale del sensore rail e alla batteria +12V e negativo.
